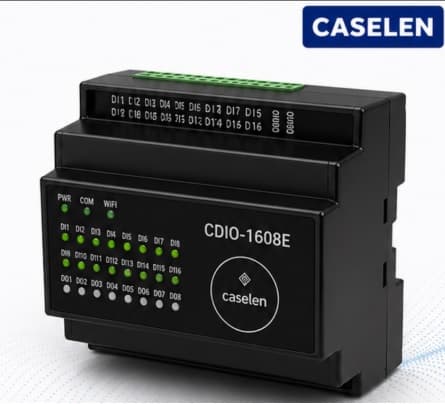

CDIO Serisi Dijital I/O Kontrol Modülleri
WiFi + ETHERNET • MODBUS TCP/RTU • DAISY CHAIN
CDIO serisi dijital I/O kontrol modülleri, endüstriyel otomasyon sistemleri için yüksek performanslı ve esnek giriş/çıkış çözümü sunar. 16 dijital giriş ve 8 dijital çıkışı Modbus TCP ve Modbus RTU protokolleriyle SCADA, PLC veya bulut sistemlerine bağlar. Dahili WiFi erişim noktası ve yerleşik web sunucusu sayesinde yazılım gerektirmeksizin tarayıcıdan kolayca yapılandırılır.
WiFi ile Kolay Kurulum
Dahili WiFi Access Point modu ile herhangi bir yazılım veya ek ekipman gerektirmeksizin web arayüzünden hızlı kurulum ve yapılandırma.
Modbus TCP & RTU
Modbus TCP (Ethernet) ve Modbus RTU (RS485) desteği ile PLC, SCADA ve otomasyon sistemlerine sorunsuz entegrasyon sağlar.
Daisy Chain Ethernet
2 adet RJ45 Ethernet portu ile ek switch gerektirmeden cihazlar arasında daisy chain ağ topolojisi kurulabilir.
Yerleşik Web Sunucusu
Tüm giriş/çıkış durumlarının gerçek zamanlı izlenmesi, ayarların yapılması ve yönetim işlemleri tarayıcıdan kolayca gerçekleştirilir.
Teknik Özellikler
| Besleme Gerilimi | 9–36 V DC |
| Güç Tüketimi | < 10 W |
| Dijital Giriş | 16 × Dijital (0–30 V DC) |
| Dijital Çıkış | 8 × Dijital (250 V AC / 3 A) |
| İzolasyon | 2.5 kV (Giriş–Çıkış arası) |
| Haberleşme | Ethernet, RS485 |
| Protokoller | Modbus TCP / Modbus RTU |
| Ethernet | 2 × RJ45, 10/100 Mbps (Daisy Chain) |
| WiFi | 2.4 GHz, 802.11 b/g/n (Access Point) |
| WiFi Güvenlik | WPA2-PSK |
| Çalışma Sıcaklığı | -10 °C ~ +70 °C |
| Montaj | 35mm DIN Ray |
| Boyutlar | 105(G) × 86(Y) × 58(D) mm |
| Koruma Sınıfı | IP20 |
Model Tablosu
| Model | Dijital Giriş | Dijital Çıkış | Haberleşme | Protokoller | Besleme | |
|---|---|---|---|---|---|---|
| CDIO-1608E | 16 × Dijital (0–30V DC) | 8 × Dijital (5–30V DC / 1A) | Ethernet | Modbus TCP | 9–36V DC | Detayları Gör → |
| CDIO-0808E | 8 × Dijital (0–30V DC) | 8 × Röle (250VAC / 5A) | Ethernet | Modbus TCP | 9–36V DC | Detayları Gör → |
| CDIO-1608R | 16 × Dijital (0–30V DC) | 8 × Dijital (5–30V DC / 1A) | RS485 | Modbus RTU | 9–36V DC | Detayları Gör → |
| CDIO-0808R | 8 × Dijital (0–30V DC) | 8 × Röle (250VAC / 5A) | RS485 | Modbus RTU | 9–36V DC | Detayları Gör → |
İndirmeler
Uygulama Alanları
Endüstriyel Otomasyon
Enerji İzleme Sistemleri
Bina Otomasyonu (BMS)
SCADA Sistemleri
Su ve Atıksu Sistemleri
